Le but de cet article est de vous guider dans la réalisation d'un double switch (50-60 Hz et EUR-JAP) sur une Megadrive premier Modèle. Avant tout, un grand merci à BrochetteMaster ainsi qu'à BAST pour les photos de leurs montages.

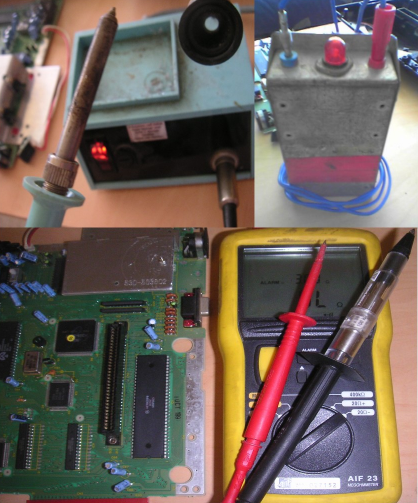

Voici le matériel qui vous sera nécessaire pour cette opération:
* une Megadrive premier modèle (celle que vous voulez switcher en l'occurrence)
* un fer à souder (avec les dents, ça marche moins bien)
* un multimètre pour tester les liaisons (celui de BrochetteMaster, en haut à droite, est vraiment terrible)
* deux switchs deux positions (je veux bien que vous fassiez les liaisons directement avec le fil mais c'est pas pratique...)
* un cutter ou un petit tournevis pour couper les pistes (gaffe aux dérapages)
* du câble (de préférence de couleurs différentes pour se retrouver)
* de l'étain (parce que souder à sec, c'est comme le culage : ça fait mal)
* une bouteille de Chouchen et de Cidre (pour se mettre dans l'ambiance et parce qu'il y en a marre du Pastis) (NDLR : Cet homme a perdu la raison...)
Je précise d'emblée ce qu'il semble évident : ne vous lancez dans cette manipulation que si vous savez manier un fer à souder mais, ne soyez pas craintif : je ne suis absolument pas un expert du fer mais ça s'est assez bien passé. La manipulation décrite fonctionne et a été testé, vous engagez donc votre responsabilité en vous lançant et ni moi, ni le site ne pourront être tenus responsable en cas d'erreur de votre part. Bon, les formules consacrées annoncées. on va pouvoir passer aux choses sérieuses. La plus importante de toutes : buvez une bonne rasade de Chouchen, ça évite les mains tremblantes.
Nous partons du principe que souhaitez modifier une Megadrive Européenne, premier modèle. Selon mes informations, il existe deux modèles de Megadrive I : le modèle numéro 1600-09 et le 1601-09. Les seules différences qui nous intéressent se résument en la présence d'un condensateur à proximité des jumpers (pour le modèle 1600-09) et la disposition des sus-cités jumpers.

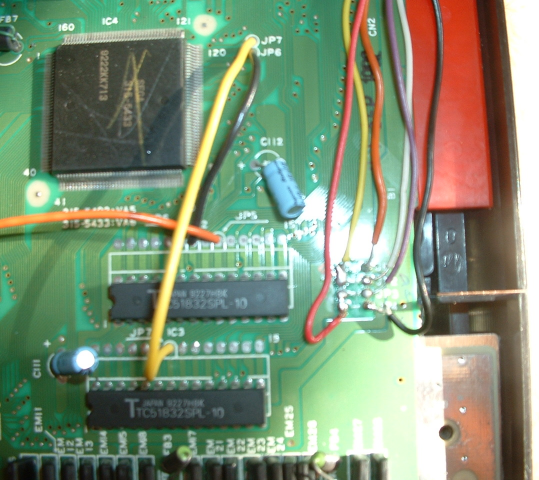

Voici une photos de la 1601-09 et le schéma pour vous aider à situer sur cette version :
Pour la 1600-09, il ne faut absolument pas couper les pates du condensateur, il doit demeurer intact. Les jumpers peuvent être représentés comme cela :
Selon les modèles, la disposition change : il suffit de bien examiner le placement sur votre carte mère pour vous repérer.
Maintenant, il va falloir "initialiser" la console. En effet, celle-ci est configurée en 50 Hz PAL.
Il va donc être nécessaire de supprimer ces réglages pré-existants pour avoir la possibilité de choisir via les interrupteurs la zone et la fréquence désirée. Remarquons en premier lieu que JP1 et JP2 ont une masse commune, tout comme JP3 et JP4. Cela va éviter de souder des fils supplémentaires. Pour résumer, la configuration des jumpers est la suivante :
Afin de dézonner votre console, il va être nécessaire de couper les liens existants entre les jumpers JP2 et JP3. A l'aide d'un cutter ou d'un petit tournevis, tranchez soigneusement les pistes en prenant garde de ne pas déraper pour ne pas couper d'autres pistes. Et si accessoirement, vous pouviez éviter de vous blesser, ce serait pas mal non plus. Une fois le travail fait, vérifier que les liens entre les pistes sont bien coupés à l'aide du multimètre.
Vous devez obtenir le schéma suivant :

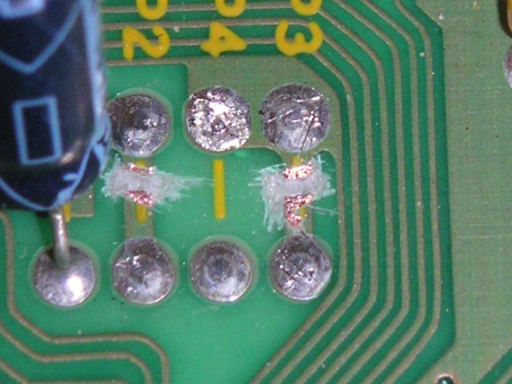

Ce qui se traduit sur la carte mère par ça :
La prochaine étape est la plus délicate : il va falloir souder six fils électriques sur les jumpers de la façon suivante :
Prenez garde ne pas souder malencontreusement plusieurs pistes ou jumpers entre eux : seuls les JP1 et JP2 ainsi que les JP3 et JP4 doivent avoir un lien.

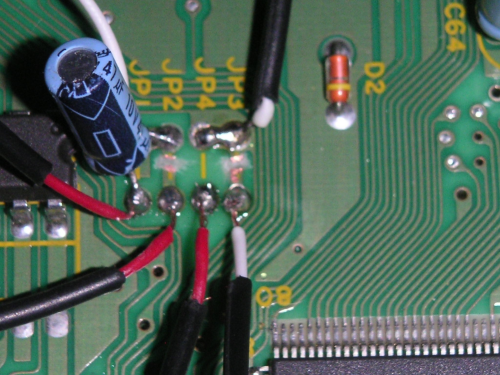

Maintenant, soudez un fil sur JP1-JP2, un autre sur JP3-JP4, un sur JAP, un autre sur EUR, un nouveau sur 60 et enfin un sur 50. Vous obtenez :
Commençons par le switch EURO-JAP : reliez JP1-JP2 à la broche du milieu de votre interrupteur. Puis reliez chacun des fils partant de JAP et EUR vers une des extrémités de votre interrupteur.

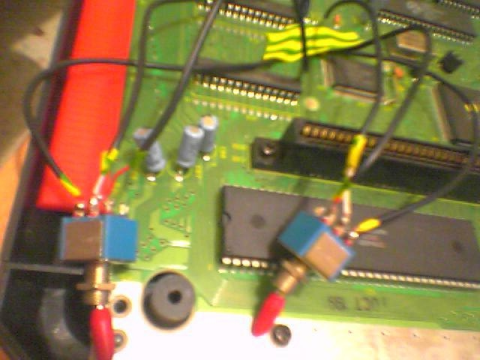

Maintenant le switch 50-60 Hz : reliez de la même manière JP3-JP4 à la broche du milieu de l'interrupteur. Finissez par relier le jumper 50 à une broche et le jumper 60 à l'autre broche libre. Et voilà ! Au final, vous devriez obtenir le montage suivant :
Le switch 1 vous permettra de choisir le zonage de votre console et le switch 2 permettra de choisir la fréquence. Voici les différentes configurations :
* Megadrive Américaine : EUR - 60 Hz
* Megadrive Japonaise : JAP - 60 Hz
* Megadrive Européenne : EUR - 50 Hz

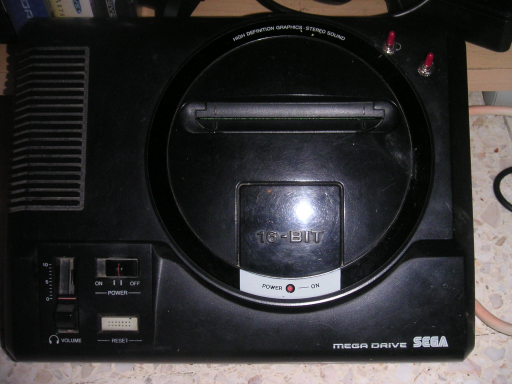

Grâce à cette modification, vous ête en mesure de modifier à volonter la nationalité de votre Megadrive I. A vous les joies du 60 Hz !
